EnglishBảo tàng tương lai ở Dubai: Một kiệt tác kiến trúc cho thấy một bước nhảy trong kỹ thuật cấu trúc được kích hoạt bởi BIM, Tekla và Trimble Connect
Bảo tàng tương lai mang tính biểu tượng sẽ phục vụ như một không gian triển lãm cho các khái niệm, dịch vụ và sản phẩm sáng tạo và tương lai. Không gian cũng sẽ bao gồm các phòng thí nghiệm khoa học, nhà hàng và một phòng khán giả.
Dự án ấn tượng của nhà sản xuất thép Eversendai L.L.C. đã làm sạch bàn trong Giải thưởng BIM Toàn cầu Tekla 2018. Dự án đã giành được danh hiệu dự án hạng mục công cộng tốt nhất, dự án BIM tốt nhất và bỏ phiếu trực tuyến.
Phạm vi dự án
Eversendai giám sát việc thực hiện và phối hợp BIM của dự án, thiết kế kết nối, bản vẽ cửa hàng, nghiên cứu kỹ thuật lắp đặt và phân tích giai đoạn, bản vẽ sản xuất hội thảo, cung cấp, sản xuất và lắp đặt các công trình thép cấu trúc. Với sức mạnh của BIM, Eversendai đã có thể xử lý thành công tất cả các trách nhiệm này một cách hiệu quả, chính xác và kịp thời.
Thách thức của hình học phức tạp

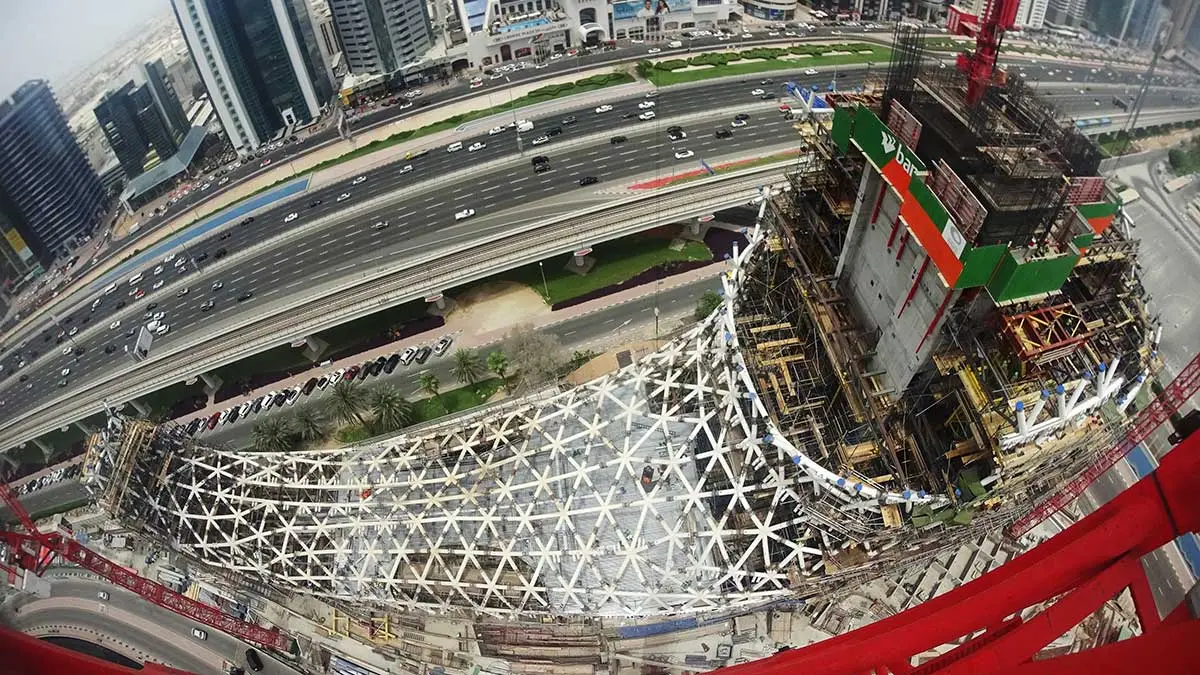

Bảo tàng Tương lai là một trong những dự án xây dựng phức tạp nhất thế giới. Một kết cấu bê tông từ tầng hầm lên đến đỉnh đỡ một kết cấu lưới thép lên đến Tầng 7, với sàn bê tông composite. Phương pháp thiết kế này cho phép không gian nội thất không có cột, nhưng đòi hỏi một số yếu tố khác biệt và độc đáo, đầy thách thức trong kết cấu thép của tòa nhà.

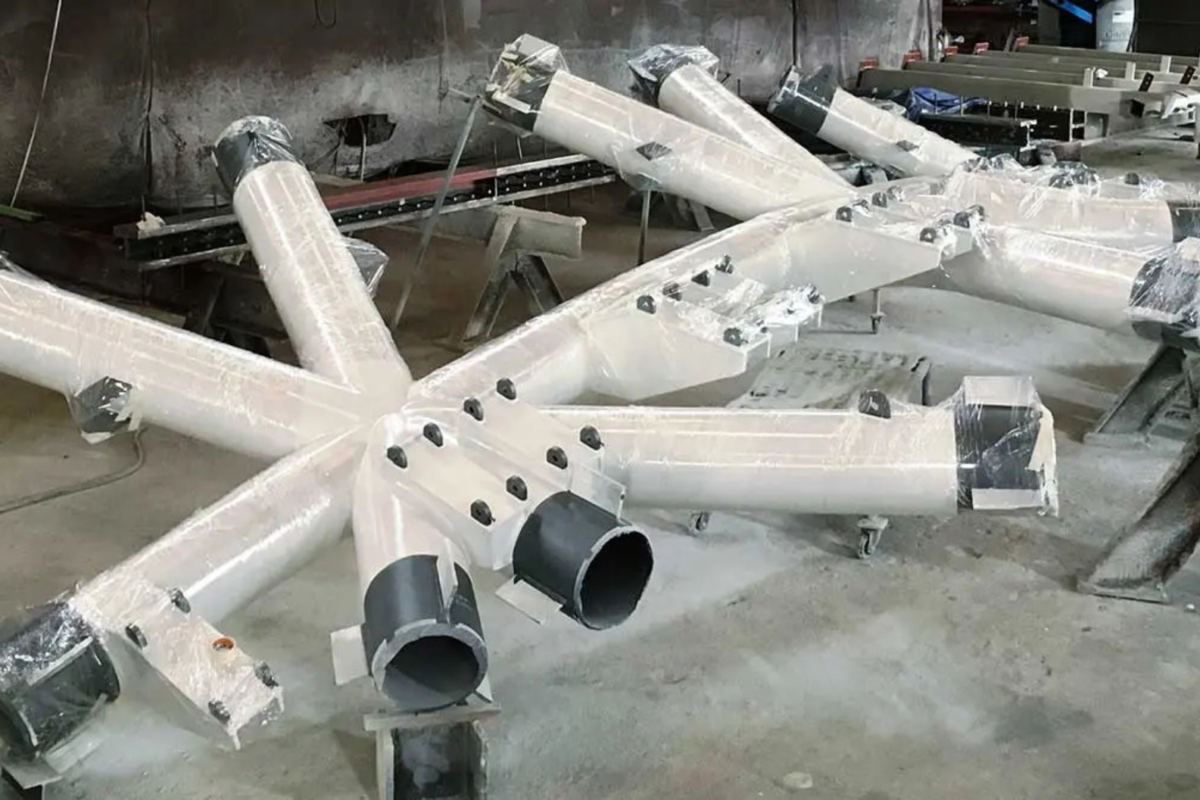

Eversendai phải đối mặt với thách thức thiết kế các kết nối phức tạp của kết cấu dựa trên dữ liệu bảng do nhóm thiết kế cung cấp. Do thiết kế quá phức tạp, nhóm đã có tổng cộng 12 mô hình kết cấu, từ đó họ tạo ra các vỏ bao cho tải trọng kết nối. Điều này đồng nghĩa với việc cần phải xem xét một lượng lớn dữ liệu và tổ hợp tải trọng trong giai đoạn thiết kế kết nối. Dữ liệu được phân tích theo nhiều cấu hình, sử dụng thiết kế FEM để xác định xem có cần bộ phận gia cường hay không, cũng như trình tự hàn các nút để truyền lực. Cuối cùng, các kết nối được thiết kế không có tấm đột để trông giống như những vòng hoa nhài.
BIM đóng vai trò then chốt trong việc phát hiện và xử lý xung đột kỹ thuật.

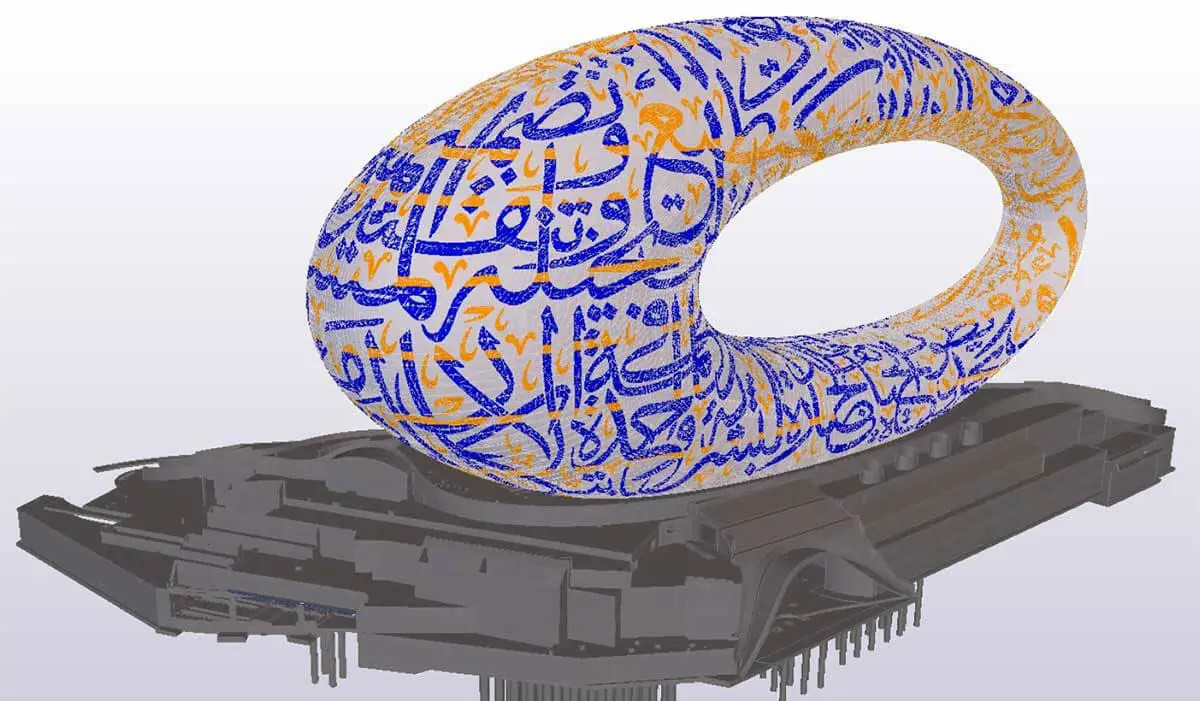

Do hình học phức tạp của công trình Bảo tàng Tương Lai và yêu cầu giao tiếp chính xác giữa nhiều bộ môn, việc triển khai BIM trở nên vô cùng quan trọng. Eversendai đã hoàn thành kết cấu thành công nhờ sử dụng phần mềm Tekla để thiết kế, chế tạo và phối hợp quy trình. Họ sử dụng Trimble Connect một cách rộng rãi để phát hiện xung đột với các bộ môn khác như mái, facade, MEP và nhà thầu bê tông cốt thép, đồng thời xử lý các xung đột ngay từ giai đoạn thiết kế.

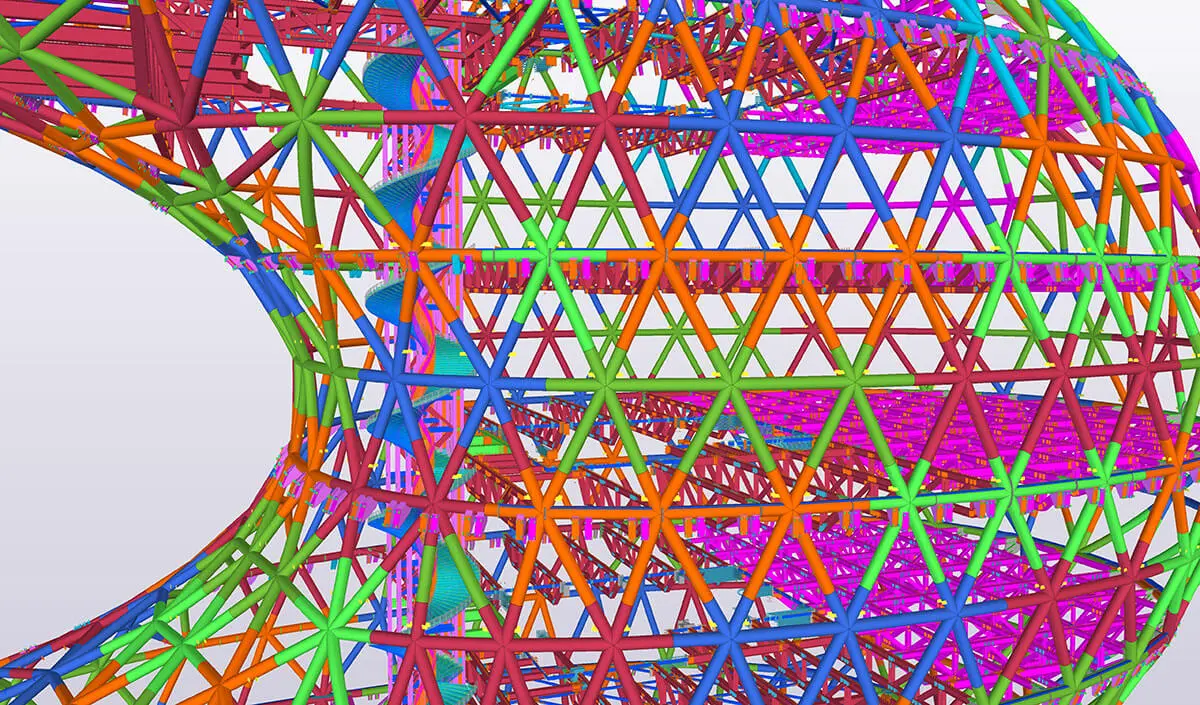

Tekla Structures là công cụ mạnh mẽ đứng sau sự thành công của dự án Bảo tàng Tương Lai, nhờ vào khả năng mô hình hóa 3D vượt trội và tính linh hoạt với các tùy chọn API mở. Điều này mang đến cho chúng tôi phạm vi rất lớn để nghiên cứu, phát triển các quy trình giúp mô hình hóa và triển khai chi tiết một cách chính xác trong thời gian tương đối ngắn, với độ chuẩn xác cao.
Xét đến hình học phức tạp và hình dạng tinh vi của kết cấu, cùng với các yêu cầu dựng sẵn cho phân tích CMES ở nhiều giai đoạn thi công, Tekla Structures đã đóng vai trò thiết yếu trong việc hoàn tất công tác kỹ thuật và triển khai chi tiết đúng với tiến độ dự án.
Công tác quản lý BIM với phần mềm Tekla đã nâng cao hiệu quả, độ chính xác và khả năng quản lý thời gian của dự án. Tekla BIMsight cũng được sử dụng rộng rãi để phát hiện xung đột giữa các bộ môn, cho phép chúng tôi xử lý vấn đề hiệu quả trước giai đoạn chế tạo, qua đó tiết kiệm đáng kể thời gian và nguồn lực.
— Sreenivasa Rao Vipparla, Tổng giám đốc | Bộ phận thiết kế & Kỹ thuật – ME, UK & CIS, Eversendai Engineering
– Source: Trimble
