EnglishTekla Structures giúp ISB Infrastructure xây dựng nhà thờ tại Nagaland, giảm 30% công việc làm lại và rút ngắn 10% thời gian triển khai dự án.
Tổng quan
ISB Infrastructure Pvt. Ltd. là doanh nghiệp uy tín chuyên thiết kế, sản xuất và lắp dựng các công trình lắp ghép chất lượng cao, bao gồm nhà thép tiền chế (PEB). Với hơn 30 năm kinh nghiệm, công ty đã cung cấp các giải pháp kỹ thuật kết cấu tiên tiến và đáng tin cậy cho nhiều lĩnh vực công nghiệp khác nhau.
Từ các công trình công nghiệp đến những công trình chuyên dụng có hình dáng độc đáo, các dự án của ISB Infrastructure đều thể hiện cam kết về độ chính xác, độ bền và chất lượng thiết kế vượt trội. Với bề dày thành tích được minh chứng qua danh mục dự án đa dạng, ISB Infrastructure tự hào về khả năng hiện thực hóa những ý tưởng thiết kế đầy tham vọng.
Địa điểm: Belagavi, Karnataka, Ấn Độ
Kết hợp đức tin, kiến trúc và kỹ thuật xây dựng hiện đại
Tọa lạc tại Nagaland, một trong những khu vực có nguy cơ động đất cao nhất Ấn Độ, công trình được thiết kế nhằm đảm bảo khả năng chịu lực và chống chịu động đất tối ưu. Kết cấu sử dụng 600 tấn thép, được nâng đỡ bởi hệ sàn và bệ đỡ bê tông cốt thép, kết hợp với sàn liên hợp sử dụng tôn định hình, giúp đảm bảo tính toàn vẹn kết cấu và tối ưu hóa không gian sử dụng.
Lấy cảm hứng từ câu chuyện Con tàu Noah trong Kinh Thánh, công trình gồm một tầng trệt và một tầng lầu, nổi bật với thiết kế đường cong độc đáo và khả năng đón tiếp lên đến 5.000 tín hữu. Được xây dựng theo tầm nhìn của người sáng lập, nhà thờ mang tính biểu tượng này là sự kết hợp hài hòa giữa truyền thống của Giáo hội Baptist và kiến trúc kết cấu thép hiện đại.

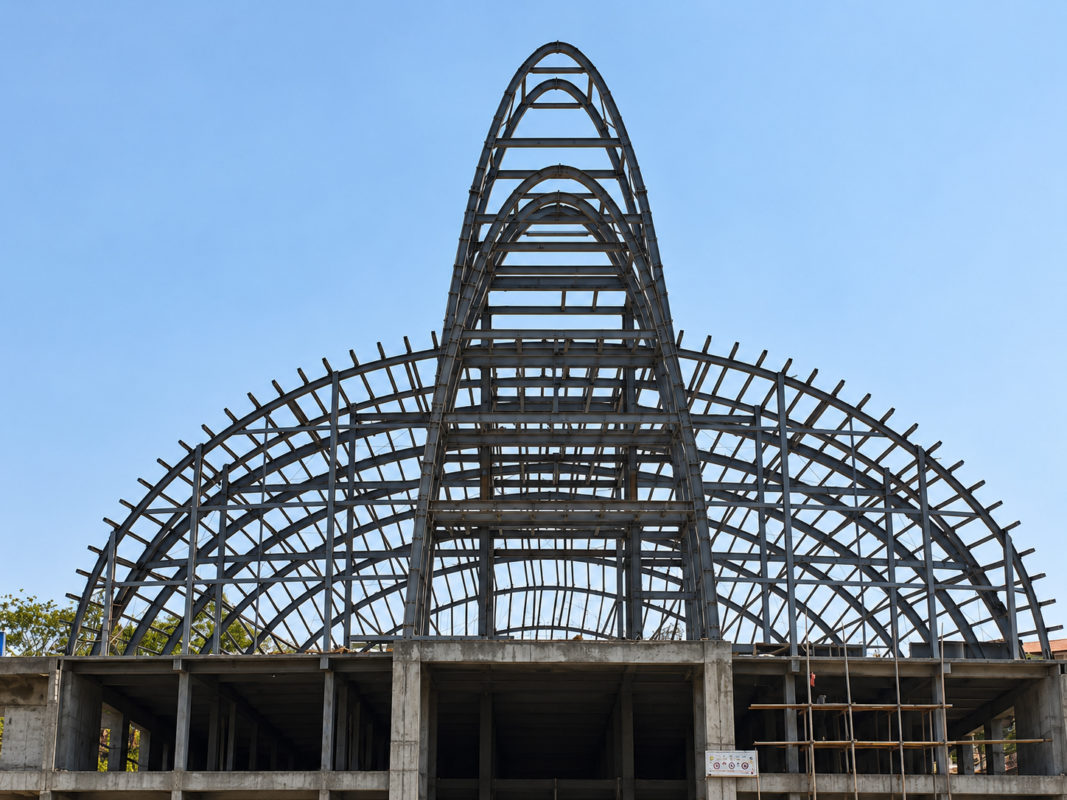

Thiết kế nổi bật với hai tháp vòm đối xứng, tạo thành một đỉnh tháp vươn cao, tượng trưng cho sự thăng hoa về mặt tâm linh. Phần mái vòm cong độc đáo, có hình dáng tựa như nửa quả trứng được cắt dọc, bao phủ phía trên công trình. Kết hợp với hệ tường bên thuôn dần và các ô cửa sổ bố trí so le, tổng thể kiến trúc gợi liên tưởng đến hình ảnh con tàu Noah.
Tầng trên của công trình được xây dựng bằng kết cấu thép, đạt nhịp thông thủy lên đến 57 mét, với tổng chiều dài 87 mét và chiều cao 18 mét. Hội trường chính rộng rãi được thiết kế với hệ khán đài giật cấp, giúp tối ưu hóa tầm nhìn của người tham dự. Bên trong còn bố trí sân khấu rộng 262 m², đáp ứng nhu cầu tổ chức các buổi lễ tôn giáo, sự kiện và những hoạt động tập trung đông người.
“Việc ứng dụng Tekla Structures trong quy trình xây dựng kỹ thuật số đã giúp giảm 30% khối lượng công việc phải thực hiện lại và tiết kiệm đáng kể thời gian trong quá trình lắp dựng, góp phần rút ngắn 10% tổng thời gian triển khai dự án.
Các tính năng của phần mềm đóng vai trò quan trọng trong việc đẩy nhanh quá trình lập kế hoạch sản xuất, giảm thiểu sai sót do con người và đảm bảo công tác quản lý tài liệu diễn ra xuyên suốt. Tất cả những yếu tố này đã góp phần giúp dự án được triển khai đúng tiến độ và không phát sinh sai sót.”
– Ông Ravindra Ganamukhi, Giám đốc Điều hành (CEO), ISB Infrastructure Pvt. Ltd.
Xây dựng nhà thờ có khả năng chống chịu động đất tại vùng đồi núi Nagaland
Tọa lạc tại khu vực thuộc vùng động đất cấp 5 (Seismic Zone 5), thách thức lớn nhất trong quá trình xây dựng công trình nhà thờ quy mô lớn này là đáp ứng các tiêu chuẩn nghiêm ngặt về an toàn và khả năng chịu lực. Mặc dù phải đối mặt với nhiều thách thức về kết cấu và thi công, công trình vẫn thể hiện sự kết hợp hài hòa giữa kiến trúc mang tính biểu tượng và công nghệ xây dựng kết cấu thép tiên tiến.
Những đặc điểm nổi bật về kết cấu và kiến trúc:
– Thiết kế móng chống động đất: Do nguy cơ động đất cao, công trình sử dụng hệ móng đơn và hệ dầm giằng móng được thiết kế phù hợp nhằm đảm bảo độ ổn định và khả năng chống chịu trước các tác động địa chấn.

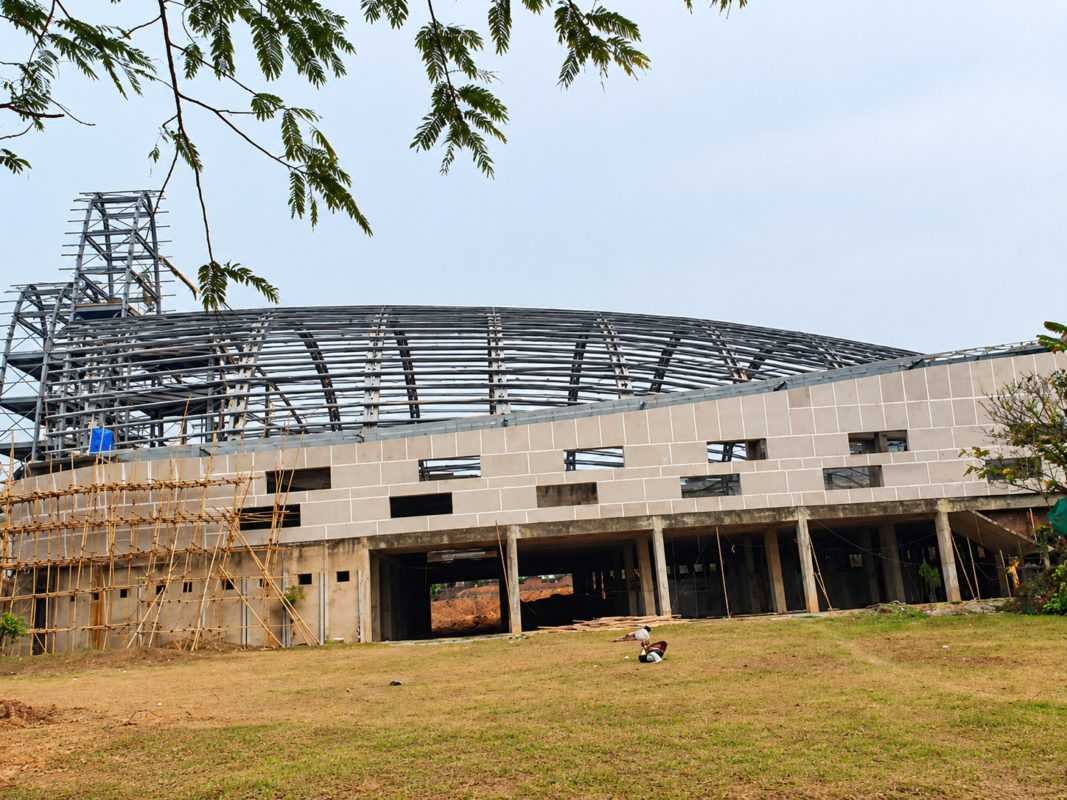

– Kết cấu mái vòm: Điểm nhấn trung tâm của công trình là hệ mái vòm khổng lồ có chiều rộng 57 mét, chiều cao 18 mét và chiều dài 65 mét. Thiết kế lấy cảm hứng từ hình dáng quả trứng được cắt dọc, tượng trưng cho sự tái sinh và che chở.
– Hành lang bao quanh: Bao quanh mái vòm là hệ hành lang có mái che với cao độ tăng dần, kết hợp cùng các bức tường ngoài thuôn dần và hệ cửa sổ bố trí so le, vừa nâng cao tính thẩm mỹ vừa tối ưu hóa khả năng tận dụng ánh sáng tự nhiên.
– Thiết kế mặt tiền: Mặt tiền công trình nổi bật với hai bức tường cong mềm mại, một được xây dựng bằng bê tông cốt thép (RCC) và một sử dụng vật liệu kính, tạo nên khu vực lối vào ấn tượng với cảm giác thông thoáng và hiện đại.
– Hệ tháp đứng: Hai tháp cao nổi bật tại mặt trước công trình, với chiều cao lần lượt là 28 mét và 36 mét. Bên trong các tháp được bố trí các tầng lửng, vừa tạo thêm không gian chức năng theo chiều đứng, vừa mang đến sự tương phản độc đáo trong tổng thể kiến trúc.
– Hội trường chính và khán đài: Hệ khán đài cong, thiết kế giật cấp có sức chứa lên đến 5.000 người, đảm bảo tầm nhìn thông thoáng và tối ưu hóa chất lượng âm học. Khu vực sân khấu rộng 262 m² đáp ứng nhu cầu tổ chức các nghi lễ và sự kiện biểu diễn quy mô lớn.
Bên cạnh những yêu cầu thiết kế đặc thù và phức tạp, vị trí xa xôi của công trình tại Nagaland cũng đặt ra nhiều thách thức về hậu cần, bao gồm khả năng tiếp cận nguồn vật liệu xây dựng hạn chế và tình trạng thiếu hụt lao động có tay nghề kỹ thuật cao.
Bất chấp những khó khăn này, dự án đã cho thấy hiệu quả của việc áp dụng các giải pháp kỹ thuật tiên tiến, được điều chỉnh phù hợp với điều kiện thực tế của địa phương. Đồng thời, dự án cũng chú trọng nâng cao năng lực nhân lực tại chỗ và tối ưu hóa công tác lập kế hoạch, phân bổ nguồn lực nhằm đảm bảo hiệu quả triển khai.
Triển khai dự án đúng tiến độ và không phát sinh sai sót nhờ ứng dụng Tekla
“Tekla đóng vai trò then chốt trong việc đơn giản hóa một dự án vốn có độ phức tạp rất cao. Chúng tôi đã sử dụng phần mềm để mô hình hóa chính xác các hệ khung kết cấu phức tạp, bao gồm khung dạng vòm, cấu kiện có tiết diện thay đổi và các cấu kiện cong.
Nhờ đó, sai sót trong quá trình gia công chế tạo giảm hơn 40%, đồng thời hiệu quả lắp dựng tại công trường được cải thiện đáng kể.
Ngoài ra, bằng cách tích hợp dữ liệu khảo sát từ máy toàn đạc điện tử vào mô hình, chúng tôi có thể đảm bảo quá trình thi công phù hợp với điều kiện thực tế tại công trường, loại bỏ các xung đột và tránh những chậm trễ gây phát sinh chi phí.
Kết quả là khả năng thi công được cải thiện, công tác phối hợp giữa các bên trở nên hiệu quả hơn và toàn bộ quá trình triển khai dự án diễn ra thuận lợi hơn.”
– Ông Ravindra Ganamukhi, Giám đốc Điều hành (CEO), ISB Infrastructure Pvt. Ltd.
Phương pháp mô hình hóa và thiết kế:
Giao diện trực quan và thân thiện với người dùng của Tekla Structures đóng vai trò quan trọng trong việc hỗ trợ đội ngũ dự án triển khai công trình có kiến trúc độc đáo và kết cấu phức tạp này. Môi trường mô hình hóa mạnh mẽ của phần mềm cho phép xử lý hiệu quả các hình học phức tạp, giúp giảm 20% thời gian mô hình hóa so với các nền tảng CAD truyền thống.

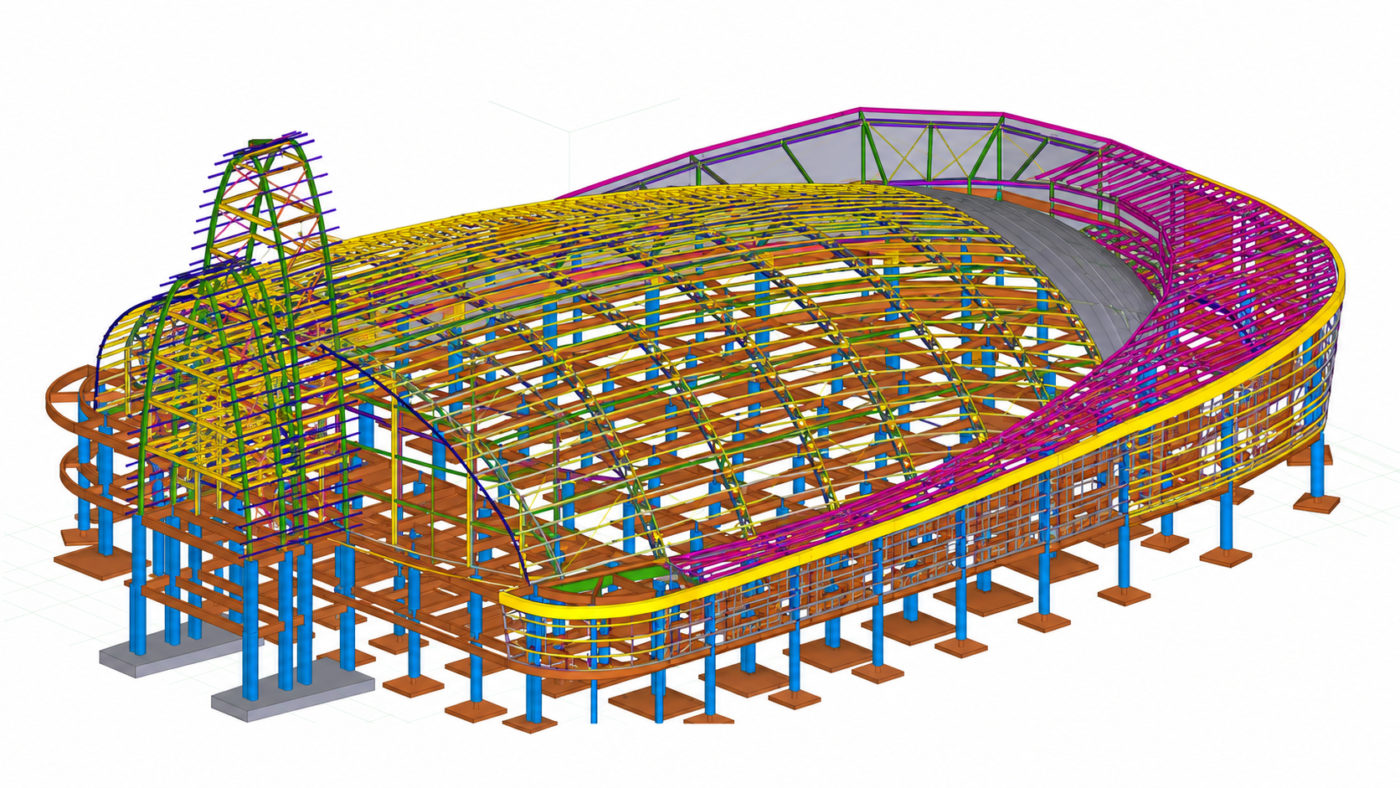

Trong giai đoạn mô hình hóa, các hệ khung portal tại khu vực mái vòm được xây dựng bằng những công cụ cấu hình cột và dầm tiên tiến của Tekla Structures. Các cấu kiện cong có thể được tạo lập dễ dàng chỉ với một số thao tác đầu vào tối thiểu, giúp giảm đáng kể khối lượng công việc thủ công.
Giao diện đa cửa sổ cho phép quan sát đồng thời nhiều khu vực khác nhau của mô hình, từ đó nâng cao độ chính xác và đẩy nhanh quá trình phát triển các hệ khung hướng tâm theo bản vẽ GA. Phương pháp này góp phần nâng cao 25% hiệu quả mô hình hóa, đồng thời giảm thiểu các vấn đề trong phối hợp thiết kế, giúp quá trình tích hợp giữa các bộ môn diễn ra thuận lợi hơn.
Thư viện mặt cắt đa dạng và khả năng tùy chỉnh linh hoạt:
Tekla Structures đơn giản hóa quá trình lựa chọn và áp dụng các cấu kiện kết cấu thông qua thư viện mặt cắt phong phú, đáp ứng các tiêu chuẩn vật liệu phổ biến trong ngành.
Khả năng tạo lập và tích hợp các mặt cắt tùy chỉnh giúp phần mềm thích ứng linh hoạt với những thiết kế phức tạp hoặc không theo tiêu chuẩn thông thường. Tính linh hoạt này góp phần rút ngắn 15% thời gian thiết kế, đặc biệt đối với dự án có hình học độc đáo và yêu cầu triển khai chi tiết đặc thù như công trình này.
Công cụ mô hình hóa và chỉnh sửa hiệu quả:
Các tính năng chỉnh sửa nhanh của Tekla Structures, như phân chia lô theo giai đoạn gia công chế tạo, tạo Assembly và tự động đánh số cấu kiện, đã giúp tối ưu hóa toàn bộ quy trình mô hình hóa.
Việc sử dụng các phím tắt có thể tùy chỉnh còn giúp đẩy nhanh những thao tác lặp lại, qua đó nâng cao năng suất mô hình hóa ước tính 20% so với các phương pháp truyền thống.
Triển khai bản vẽ chi tiết chất lượng cao và chia sẻ mô hình cộng tác:
Các công cụ ghi kích thước và triển khai bản vẽ chi tiết mạnh mẽ của Tekla Structures cho phép tạo ra những bản vẽ rõ ràng, chính xác, bao gồm bản vẽ bố trí GA, bản vẽ Assembly và bản vẽ chi tiết cấu kiện.
Thông qua nền tảng Tekla Model Sharing, nhiều thành viên trong nhóm có thể làm việc đồng thời trên cùng một mô hình, giúp cải thiện đáng kể hiệu quả cộng tác và phối hợp.
Phương pháp này đã giúp giảm 30% sai sót trong quá trình phối hợp, đồng thời duy trì chất lượng bản vẽ đồng nhất giữa các bộ môn.
Các cấu kiện tiêu chuẩn được thiết lập sẵn:
Thư viện các cấu kiện được thiết lập sẵn và tuân thủ những tiêu chuẩn kỹ thuật giúp đẩy nhanh quá trình phát triển mô hình, đồng thời đảm bảo tính nhất quán của kết cấu.
Tính năng này giúp hạn chế các thao tác nhập liệu thủ công, giảm nguy cơ sai lệch trong thiết kế, qua đó giảm đáng kể khối lượng công việc phải thực hiện lại và nâng cao độ tin cậy tổng thể của mô hình.
Tekla trong thực tiễn: Tích lũy kinh nghiệm và nâng cao sự tự tin
Đội ngũ triển khai khẳng định rằng thành công của dự án đã mang lại những kinh nghiệm thực tiễn quý báu, giúp họ khám phá sâu hơn về khả năng và tính linh hoạt của Tekla Structures. Bằng cách tiếp cận công việc có hệ thống và từng bước giải quyết các yêu cầu trong mỗi giai đoạn, đội ngũ đã vượt qua thành công nhiều thách thức về kỹ thuật và hậu cần. Kết quả là một mô hình BIM có độ chi tiết cao và kết cấu phức tạp đã được hoàn thiện, đáp ứng đầy đủ các yêu cầu về thiết kế và thi công.
Thông qua quá trình này, đội ngũ đã tích lũy được kinh nghiệm thực tiễn trong việc áp dụng các kỹ thuật mô hình hóa nâng cao, tự động hóa tùy chỉnh và quy trình làm việc cộng tác. Những kinh nghiệm này không chỉ giúp nâng cao năng lực chuyên môn mà còn góp phần cải thiện 35% hiệu quả mô hình hóa trong suốt quá trình triển khai dự án.
Quan trọng hơn, thành công của dự án đã củng cố đáng kể sự tự tin và khả năng sẵn sàng của đội ngũ trong việc tiếp nhận những dự án có yêu cầu kỹ thuật phức tạp hơn và quy mô lớn hơn trong tương lai.
Những lợi ích nổi bật có thể đo lường được:
– Giảm 30–40% thời gian dành cho việc tạo bản vẽ và lập tài liệu theo từng lô.
– Loại bỏ 90% sai sót trong quá trình theo dõi thủ công danh sách vật liệu và tổ hợp cấu kiện theo từng giai đoạn.
– Cải thiện khả năng truy xuất thông tin theo từng lô, giúp đẩy nhanh 25% quá trình phối hợp giữa các bộ phận thiết kế, gia công chế tạo và hậu cần.
– Giảm 30% các trường hợp phải thực hiện lại công việc nhờ khả năng phân tách và lựa chọn rõ ràng các cấu kiện theo từng giai đoạn.
– Cho phép đội ngũ gia công chế tạo truy cập các tổ hợp cấu kiện theo từng giai đoạn chỉ bằng một cú nhấp chuột, giúp tiết kiệm 2–3 giờ cho mỗi lần phát hành một lô sản xuất.
– Nguồn: Trimble
